1．建设单位提供的工程的施工设计图纸、说明、有关资料。

2．工程招标文件。

3．国家、行业、省市颁布的有关现行施工规范和标准、规定。

4．公司质量手册、程序文件、基础文件以及施工作业指导书。

5．工程使用主要规范规程目录钢结构公司,钢结构安装,

工程施工及验收必须符合《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》，严格执行国家有关规范规程标准，并执行国家、广东省、佛山市颁布的针对建筑施工的相关法规、文件与规定，保证工程质量，确保施工安全，做好文明施工工作。工程施工工艺按本公司作业指导书执行。钢结构施工队,钢结构工程安装,钢结构厂房安装

工程施工及验收主要执行技术标准一览表

《工程建设标准强制性条文》(房屋建筑部分)

GB50009-2001  建筑结构荷载规范

GBJ17-88      钢结构设计规范

CECS102：98  门式刚架轻型房屋钢结构技术规程

GB50011-2002  建筑抗震设计规范

GB50018-2002  冷弯薄壁型钢结构技术规范

GB50205-2001    钢结构工程施工质量验收规范

JGJ82-91       钢结构高强度螺栓连接的设计施工及验收规程

JGJ81-91      建筑钢结构焊接规程

JGJ79-2002     地基与基础施工及验收规范

CECS71:94     工程建设施工现场焊接目视检验规范

DBJ15-30-2002 普通铝合金门窗工程设计与施工规定

DBJ/T15-22-98 预应力混凝土管桩基础技术规程

GB50164-92 混凝土质量控制标准

GB50182-93 电气装置安装工程电梯电气装置施工及验收规范

GB50203-2001 砌体工程施工质量验收规范

GB50204-2001 混凝土结构工程施工质量验收规范

GB50207-94 屋面工程技术规范

GB50209-95 建筑地面工程施工及验收规范

GB50210-2001 建筑装饰装修工程质量验收规范

GB50242-2001 建筑给水排水及采暖工程施工质量验收规范

GB50259-96 电气装置安装工程电气照明装置施工及验收规范

GB50268-97 给水排水管道工程施工及验收规范

GB50300-2001 建筑安装工程质量检验评定统一标准

GB/T50315-2000 砌体工程现场检测技术标准

GB/T50319-2000 建设工程监理规范

GB/T50328-2001 建筑工程文件归档整理规范

JGJ18-96 钢筋焊接及验收规程

JGJ33-2001 建筑机械使用安全技术规程

JGJ46-88 施工现场临时用电安全技术规程

JGJ59-99 建筑施工安全检查标准

JGJ80-91 建筑施工高处作业安全技术规范

JGJ94-94 建筑桩基技术规范

JGJ98-2000 砌筑砂浆配合比设计规程

JGJ126-2000 外墙饰面砖工程施工及验收规程

JGJ128-2000 建筑施工门式钢管脚手架安全技术规范

JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范

说明：以上所列规范根据国家、省有关文件进行更新。

1.1 工程概况

1.1.1 总体概况

汉达精密电子科技（顺德）有限公司筹建的汉达东园区A3综合厂房，工程建筑面积约17100m2。为单层钢结构工程。工程最大跨度为20m。工程由高艺建筑设计有限公司负责。

本工程设计使用年限为25年，耐火等级为二级，安全等级二级。

工程按抗震设防烈度7度进行抗震设计并采用相应的抗震构造措施。

1.1.2 建筑设计概况

工程地面做法由下而上为：（1）素土夯实；（2）400厚角石压实；（3）75厚石粉加15%水泥；（4）250厚C20配筋双层双向10@150。

凡石灰砂浆粉刷的工程，在墙体阳角处，均做1：2.5水泥砂浆护角，高度为2000mm，每边宽80mm。

外墙材料为双层0.6厚压型钢板，内填塞泡沫材料。

室外散水宽度为600mm，斜坡长度为1500mm。

防火墙为M5水泥砂浆砌筑M10砌块，厚180mm，双面抹1：3水泥砂浆厚20mm，墙砌于地梁上。

内墙为M5水泥砂浆砌MU10砌块，双面抹1：1：6水泥石灰砂浆，一次抹光20厚，面涂ICI乳胶漆。

屋面采用0.6厚压型钢板。

本工程铝合金采用90系列，1.2mm厚白色铝材，玻璃选用5mm厚白玻璃。

外墙±0.00以上180mm为砖墙，15厚1:1:6水泥砂浆一次抹光，扫面5厚涂白色外墙涂料。

1.1.3 基础设计概况

工程基础采用静压预应力管桩基础，桩径为300mm，单桩竖向承载力设计值为300KN，桩长预计为18~20m。桩端持力层为中密粉砂层。工程要求压桩终压力为600KN。基础桩单桩竖向承台力R要求通过PDA测试核定1.65R。试桩按规范确定条数。桩身混凝土强度等级为C80。基础承台材料混凝土强度为C20，Ⅱ级钢筋，保护层60mm，基础梁混凝土强度等级为C20，基础垫层C10混凝土100mm厚。

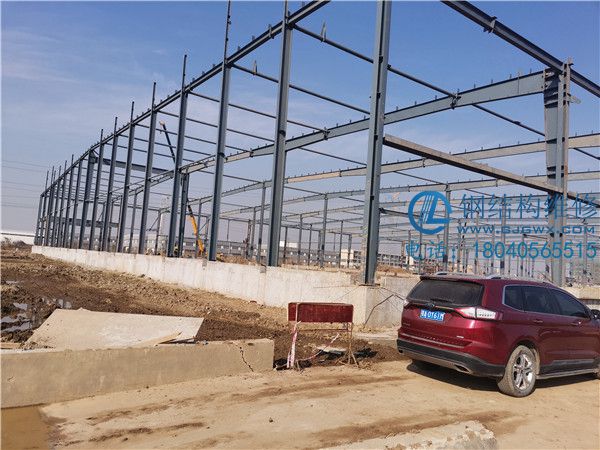

1.1.4 钢结构工程设计概况

1.1.4.1 结构构件系统

工程屋面为彩色钢板，墙面为彩色钢板，厚度均为0.6mm。

檩条为C型冷弯薄壁型钢。

梁柱结构采用H型钢和焊接实腹型工字形截面的钢架，构件之间为螺栓或高强度螺栓连接，柱与基础为铰接形式。

1.1.4.2 设计依据及施工应遵守的技术规范与规程

建筑结构荷载规范（GB50009-2001）

钢结构设计规范（GBJ17-88）

门式刚架轻型房屋钢结构技术规程（CECS102：98）

建筑抗震设计规范（GB50011-2002）

冷弯薄壁型钢结构技术规范（GB50018-2002）

钢结构工程施工及验收规范（GB50205-95）

钢结构高强度螺栓连接的设计施工及验收规程（JGJ82-91）

1.1.4.3 结构用材

1．本工程未注明的钢结构构件采用Q235钢制作，结构钢用钢应符合GB700-88规定的Q235钢的要求，保证其抗拉强度、伸长率、屈服点，碳、硫、磷的极限含量。

2．焊接焊条采用E43XX型焊条（对Q235钢）或E50XX型焊条（对Q345钢）。焊接焊条应符合《碳钢焊条》GB5117或《低合金钢焊条》GB5118的规定。

3．钢梁连接螺栓采用大六角高强度螺栓，螺栓强度等级除标注外统一为M20-10.9级，孔径D=22。

4．钢构件安装定位螺栓采用粗制螺栓，螺栓孔为二类孔。高强螺栓、螺母和垫圈采用《GB3077-88》和《GB699-88》规定的钢材制作；粗制螺栓、螺母和垫圈采用《GB700-88》规定的Q235钢制作。

5．高强螺栓、螺母和垫圈其规格和尺寸应符合《GB1228、1231-91》中的规定。

1.1.4.4 结构制造

1．钢结构构件制作时，按照《钢结构工程施工及验收规范》进行制作。

2．所有钢构件在制作前均1：1放施工大样，复核无误后方可下料。

3．钢材加工前应进行校正，使之平整，以免影响制作精度。

4．焊接时选择合理的焊接顺序，以减小钢结构中产生的焊接应力和变形，焊缝长度及高度除施工图中已注明外其余均为满焊，焊缝检验等级为三级。

1.1.4.5 结构安装

1．在安装钢柱前，应检查螺栓间的距离尺寸，其螺纹是否有损伤（施工时注意保护）。

2．结构吊装时应采取适当的措施，以防止过大的弯扭变形。

3．结构吊装就位后，应及时系牢支撑及其联系构件，保证结构的稳定性。

4．所有上部构件的吊装，必须在下部结构就位，校正系牢支撑及其它联系构件，保证结构的稳定性。

1.1.4.6 高强度螺栓的施工要求

1．为使构件紧密结合，高强螺栓贴面上严禁有电焊、气割、毛刺等不洁物。

2．高强螺栓终拧前严禁雨淋。

1.1.4.7 钢结构油漆和除锈

1．所有钢构件均应彻底清除脏物及油污，严格除锈，手工应达St2级，喷砂应达Sa级。其要求见《GBJ205-90》。

2．所有钢构件出厂前均需涂防锈底漆二道后，除下列构件外再二度面漆。

框架柱，山墙抗风柱：涂15厚防火涂料；

吊车梁：涂10厚防火涂料；

框架梁：涂5厚防火涂料；

安装完成后，对涂膜破损和未涂部位均需除锈后按上述要求予以补涂。

防火涂料符合GB14907-2002 NB类的技术要求。

3．高强螺栓结合面上不得涂油漆。
